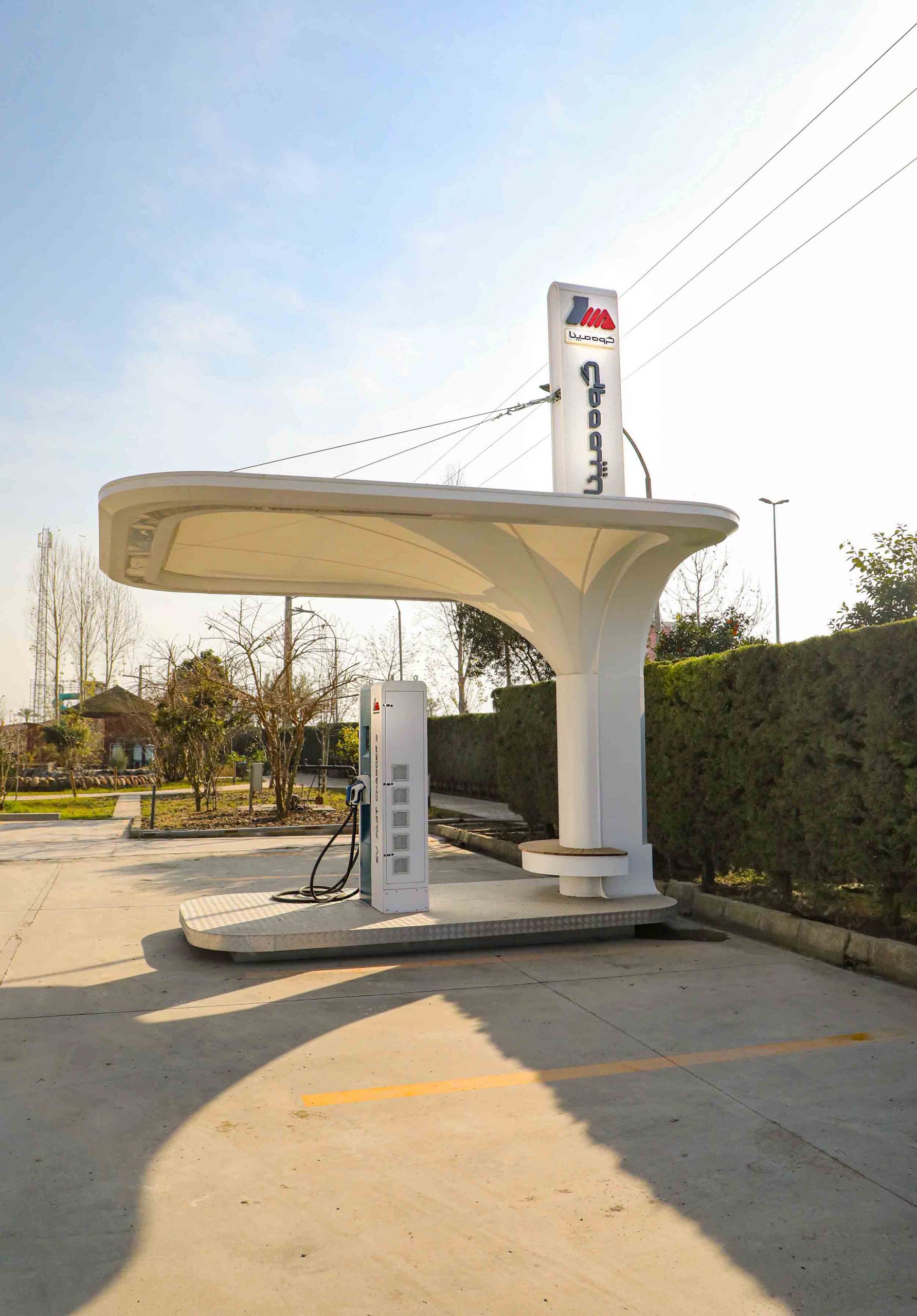

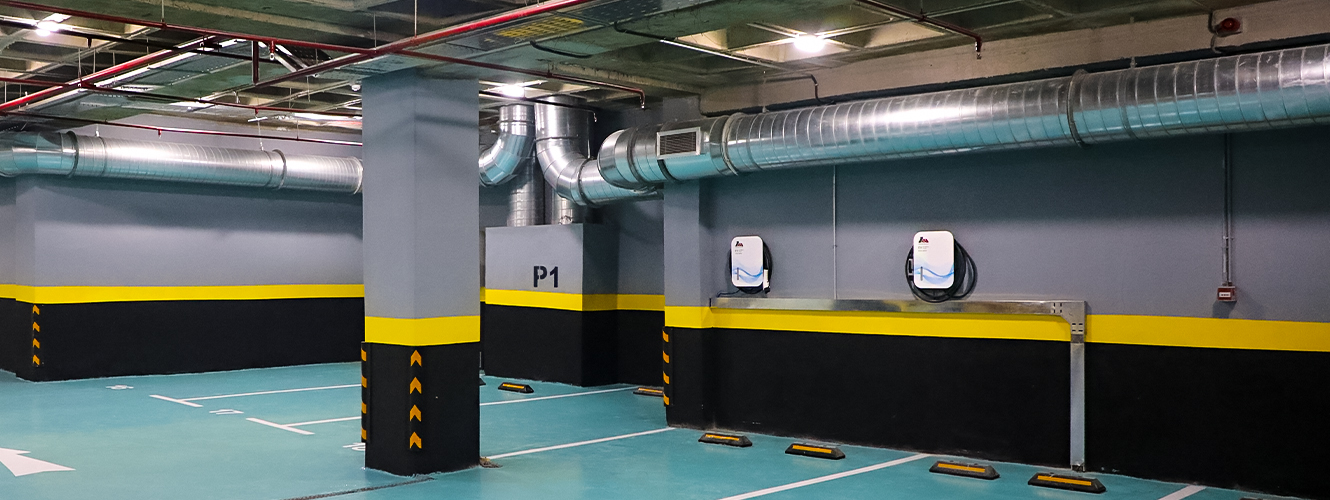

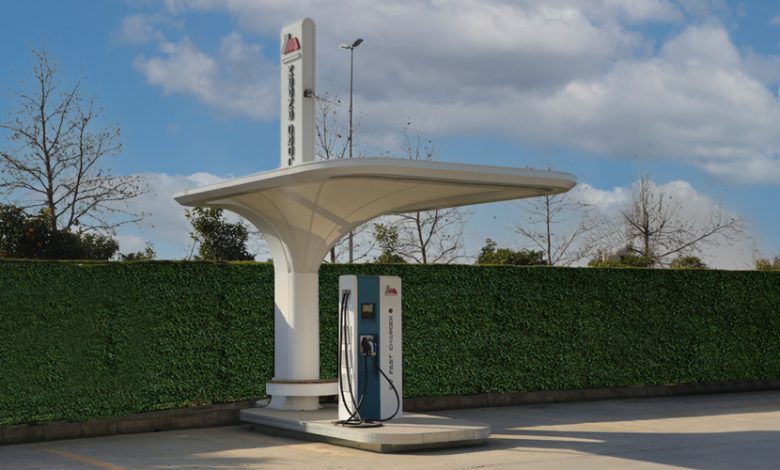

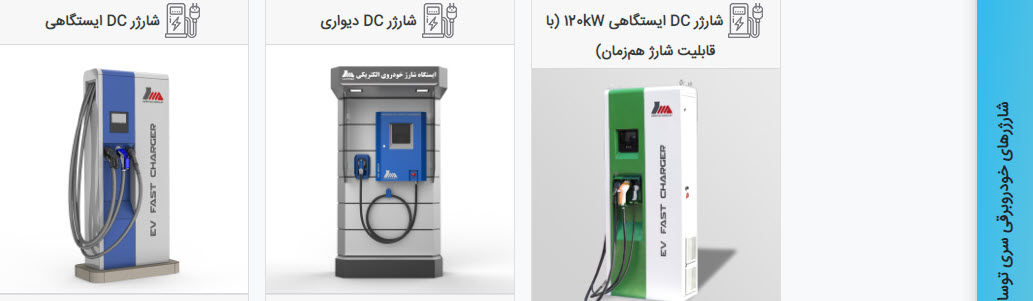

احداث ایستگاه‌های جدید شارژ خودروهای برقی توسط مپنا + معرفی انواع ایستگاه شارژ

شارژر‌‌‌‌های تمام خودرو‌‌‌‌های الکتریکی از شارژ تک فاز پشتیبانی می‌کنند. آنها را می‌توان به پریز‌‌‌‌های استاندارد وصل کرد، اما مشکل این است که سوکت‌‌‌‌های استاندارد قدرت کافی بیشتر از۱۶ amh را فراهم نمیکند. در نتیجه، اکثر خودرو‌‌‌‌های الکتریکی وقتی به پریز‌‌‌‌های استاندارد وصل می‌شوند، نمی‌توانند بیش از ۱۰ آمپر جریان برق بکشند. این به این معنی است که زمان شارژ بسیار طولانی خواهد بود. هرچه پک باتری خودرو‌‌‌‌های الکتریکی بزرگتر باشد، به توان بیشتری نیاز دارد. و هر چه سریعتر باتری را شارژ کنید، ظرفیت بیشتری دارد. به همین دلیل است که اکثر خودرو‌‌‌‌های الکتریکی وقتی به پریز‌‌‌‌های استاندارد وصل می‌شوند، نمی‌توانند بیش از ۱۶ آمپر جریان برق بکشند. اما زمان شارژ‌ آنها بسیار بیشتر از خودروهایی با باتری‌‌‌‌های کوچکتر است.

خروجی‌‌‌‌های سه فاز برای جریان‌‌‌‌های بالاتر طراحی شده اند. دلیل اینکه تعداد کمی از خودرو‌‌‌‌های الکتریکی دارای شارژ سه فاز هستند این است که شارژر‌‌‌‌های سه فاز گرانتر از تک فاز است. در حال حاضر هیچ یکپارچگی در خود سوکت در ماشین الکتریکی وجود ندارد، بنابراین تعداد زیادی پورت‌‌‌‌های شارژ و آداپتور‌‌‌‌های مختلف وجود دارد.

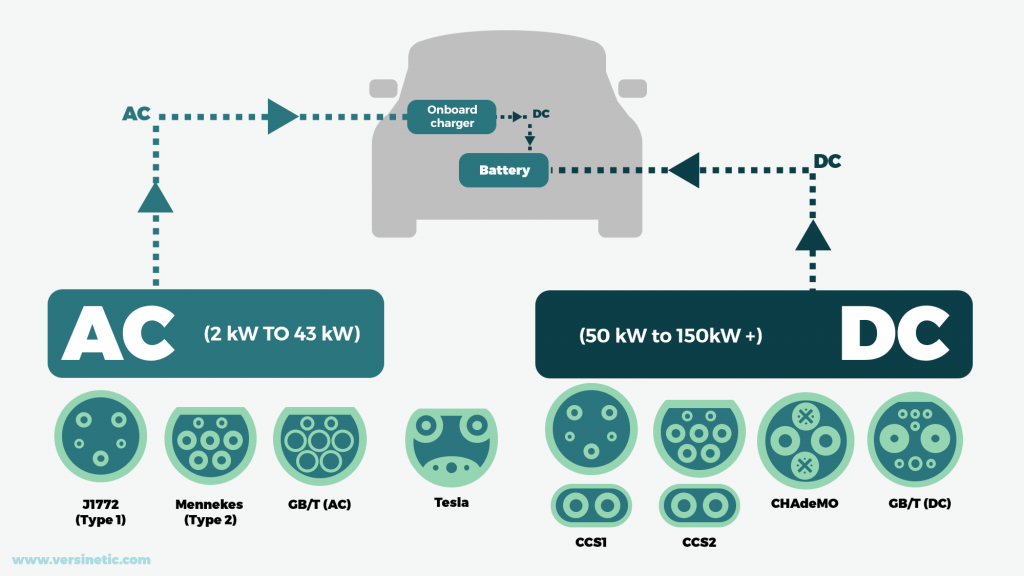

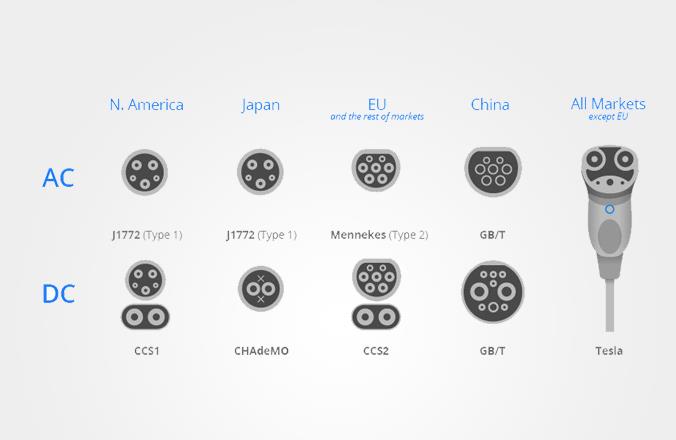

کانکتور‌‌‌‌های AC

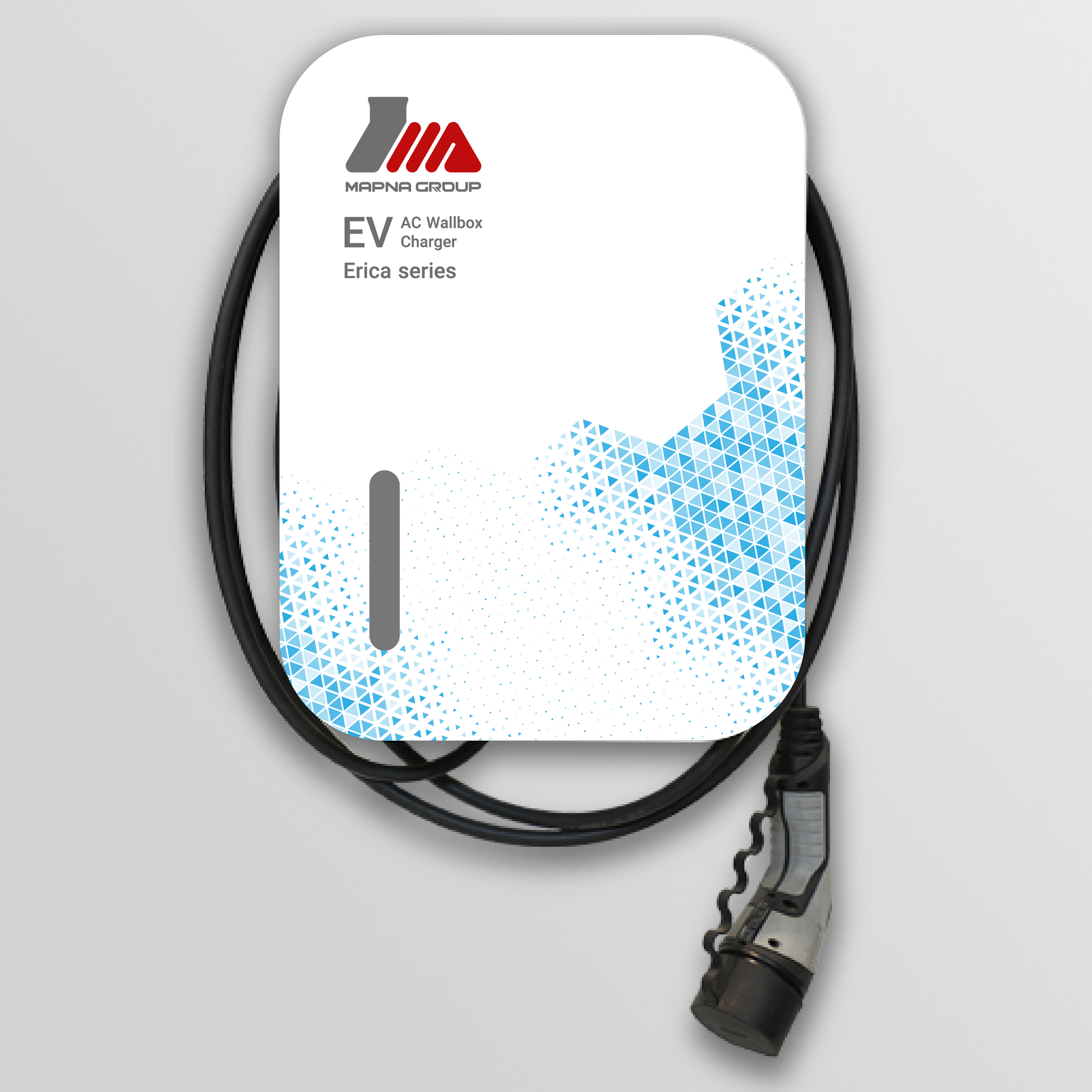

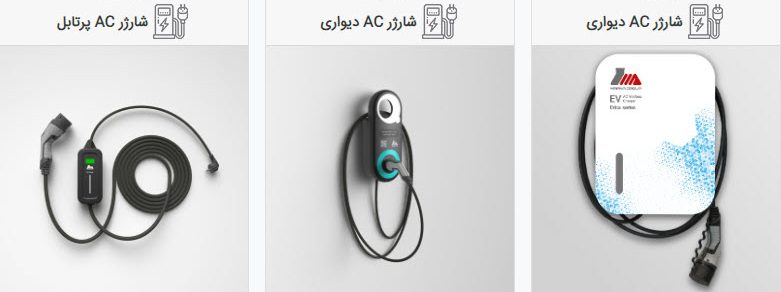

انواع مختلفی از کانکتور‌‌‌‌های AC خودرو‌‌‌‌های برقی، وجود دارد که معمولاً با تولید کنندگان هر منطقه متفاوت است. منابع داخلی معمولاً ۷ کیلو وات هستند، اما اگر به شارژر سریع وصل شوید، می‌توانید برای شارژ یک خودروی برقی به ۲۲ کیلو وات برسید. در واقع، برخی از خودرو‌‌‌‌های برقی مانند رنو ZOE، می‌توانند از طریق همان دوشاخه به ۴۳ کیلووات برسند که دو برابر نرخ شارژ معمولی است.

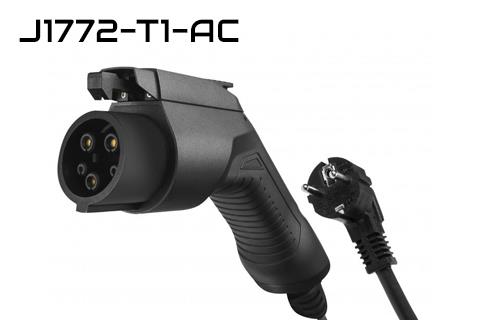

نوع ۱ (J1772، SAE J1772)

در سال ۲۰۰۹، SAE آمریکا دوشاخه نوع اول یا J1772 را معرفی کرد. این یک دوشاخه تک فاز است که برای اتصال‌‌‌‌های ۲۲۰-۲۳۰ ولت AC با حداکثر ظرفیت شارژ تا ۷.۴ کیلو وات است. این کانکتور نوع ۱ دارای طراحی پنج پین است. دو پین برای ارتباط بین EV و ایستگاه‌‌‌‌های شارژ استفاده می‌شود تا حداکثر جریان موجود برای خودرو را تعیین کند و خودرو را در حین شارژ ثابت نگه دارد. سه پایه باقیمانده به عنوان خطوط AC برای شارژ و یک خط برای اتصال به زمین استفاده می‌شود.

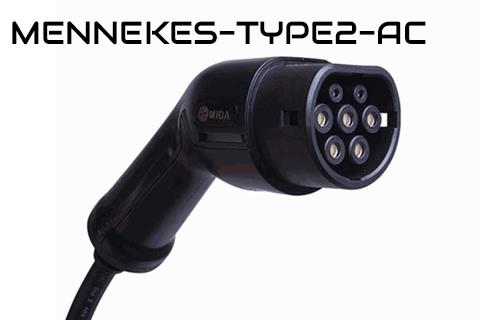

نوع ۲ (Mennekes, IEC 62196)

در سال ۲۰۱۳، کمیسیون اروپا برای توسعه حمل و نقل پایدار یک کانکتور جدید برای وسایل نقلیه الکتریکی نوع دوم یا Mennekes (به نام شرکت سازنده آن) تصویب کرد که رایج ترین نوع در اروپا در نظر گرفته می‌شود. کانکتور نوع ۲ دارای طراحی هفت پین است که در آن دو پایه اضافی به این کانکتورها اجازه می‌دهد تا از شارژ سه فاز پشتیبانی کنند. در نسخه تک فاز، حداکثر توان خروجی مانند نوع ۱ – ۷.۴ کیلو وات است. اما در نسخه سه فاز (۳۸۰ ولت) ایستگاه‌‌‌‌های خانگی می‌توانند تا ۲۲ کیلو وات و شارژر‌‌‌‌های تخصصی تا ۴۳.۵ کیلو وات را تحویل دهند.

کانکتور‌‌‌‌های شارژ سریع DC

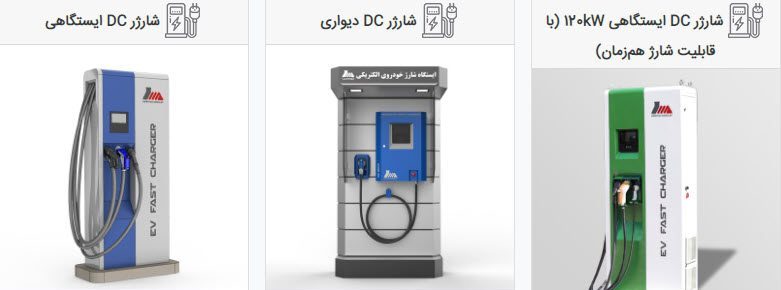

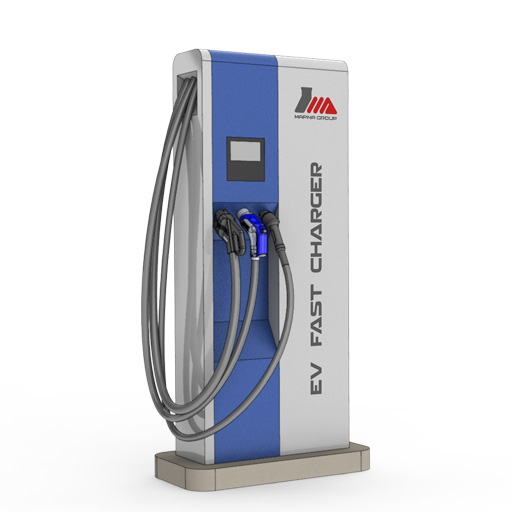

شارژر‌‌‌‌های سریع DC معمولاً با نرخ شارژ ۵۰ کیلو وات شروع می‌شوند، در حالی که شارژر‌‌‌‌های فوق سریع می‌توانند با سرعت ۱۰۰ تا ۱۵۰+ کیلووات شارژ شوند. گاهی اوقات این توان به ۳۵۰ کیلووات می‌رسد. مانند شارژر‌‌‌‌های AC، این شارژرها در مناطق و تولیدکنندگان متفاوت هستند.

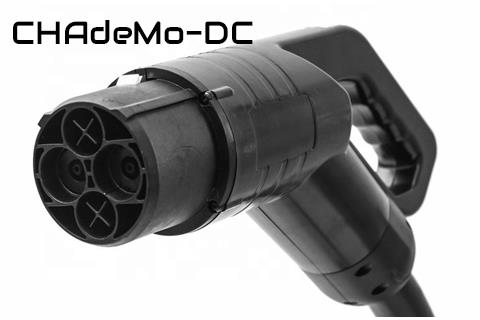

CHAdeMO

اولین تلاش برای شارژر DC ،CHAdeMO ژاپنی بود که اکنون به عنوان استاندارد رسمی در ژاپن برای تمام شارژر‌‌‌‌های سریع DC استفاده می‌شود. CHAdeMO مخفف “CHarge de MOve” است که به معنای حرکت با استفاده از شارژ است. یک کانکتور شارژ DC دو پین با ولتاژ بمیزان ۵۰۰ ولت، جریان تا ۱۲۵ آمپر و قدرت تا ۲۰۰ کیلو وات (استاندارد ۲.۰ با توان تا ۴۰۰ کیلووات نیز ظاهر شد). به طور گسترده در سراسر جهان استفاده می‌شود.

کانکتور‌‌‌‌های شارژ مشترک DC و AC

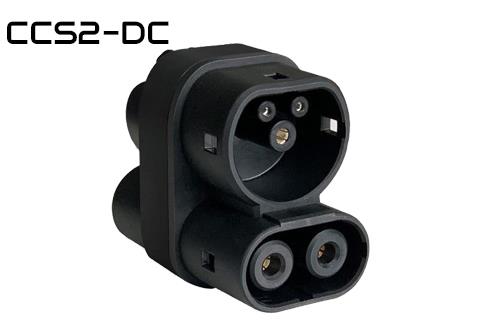

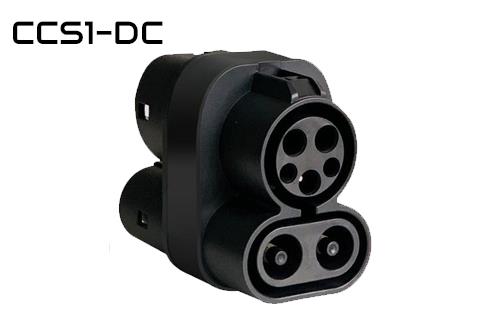

CCS Combo (سیستم شارژ ترکیبی)

کانکتور CCS اساسا یک نسخه ارتقا یافته از شارژر‌‌‌‌های نوع ۱ و نوع با دو محل اتصال برق اضافی است و نه تنها می‌تواند باتری را با جریان AC (200-500 ولت) شارژ کند، بلکه دارای عملکرد شارژ DC تا ۱۷۰ کیلو وات است. بنابراین سیستم شارژ ترکیبی (CCS) نامیده می‌شود. بنابراین برای خودروهایی که از شارژر نوع ۱ استفاده می‌کنند، از CCS 1 برای شارژ DC و شارژر نوع ۲ از CCS2 برای شارژ DC استفاده می‌کنند. متأسفانه، در روسیه قدرت همچنان به ۵۰ کیلو وات محدود می‌شود. اتصالات CCS Combo در اروپا، ایالات متحده آمریکا و ژاپن متفاوت است. در زمان قدیم، آنها کانکتور Combo 2 سازگار با Mennekes و در ایالات متحده و ژاپن  Combo 1 را ارائه می‌دهند که بر اساس نوع ۱ (J1772) است.

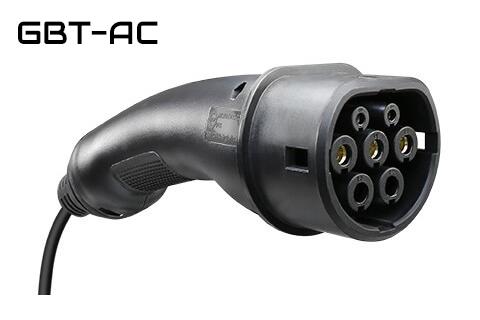

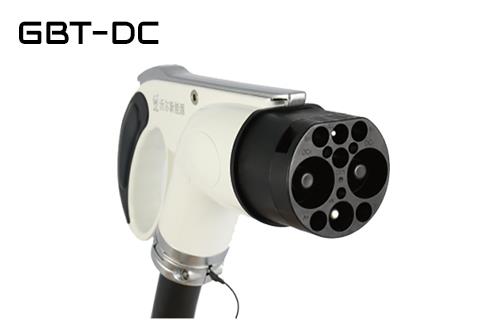

GB/T 20234

این استاندارد اغلب به شکل ساده شده GBT نامیده می‌شود. فقط در خودرو‌‌‌‌های برقی ساخت چین استفاده می‌شود. همه خودروهایی که در چین تولید و فروخته می‌شوند، فقط از GB/T به عنوان درگاه شارژ استفاده می‌کنند. به نظر می‌رسد شبیه به Mennekes اروپایی است، اما در واقع کاملاً با آن ناسازگار است. علاوه بر این، دو نوع کانکتور GBT وجود دارد. یکی برای شارژ با جریان AC و دیگری برای شارژ با جریان DC.

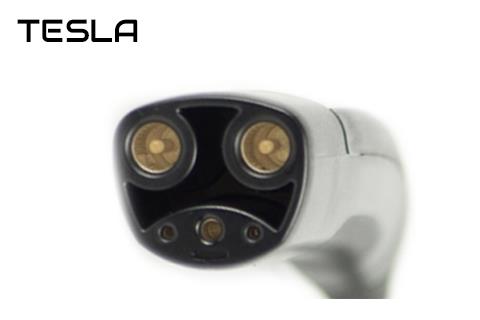

کانکتور‌‌‌‌های تسلا – AC و DC ترکیبی

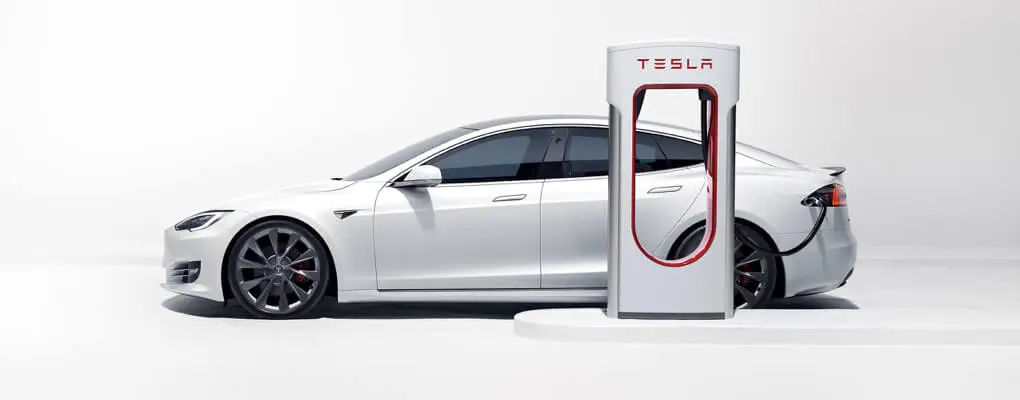

تسلا بیش از هر سازنده دیگری خودرو‌‌‌‌های برقی فروخته است و اغلب در بخش توسعه پیشرو است. برخلاف تمام سازندگان دیگر، تسلا طراحی کانکتور جداگانه ای برای شارژ AC و DC ندارد. در عوض آنها از یک رابط فیزیکی برای هر دو استفاده می‌کنند. تنها تفاوت تسلا در این است که نوع ۱ برای آمریکای شمالی و تسلا نوع ۲ برای اروپا است. فقط خودرو‌‌‌‌های تسلا می‌توانند از این شارژر سریع DC، معروف به سوپرشارژر استفاده کنند. در واقع، قبل از اینکه ایستگاه سوپرشارژر اجازه دسترسی به برق را بدهد، خودروی الکتریکی باید به عنوان مدل تسلا شناسایی شود.

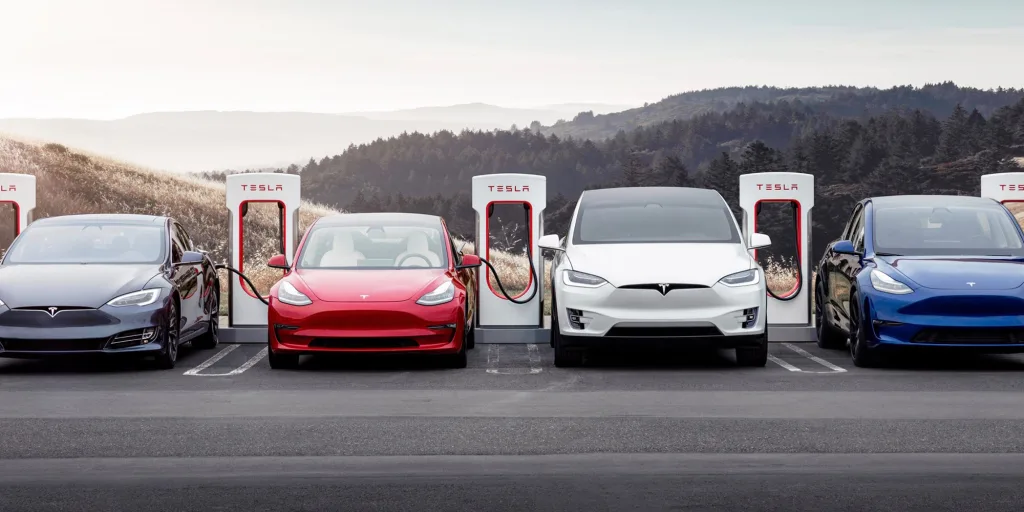

سوپرشارژر‌‌‌‌های تسلا از کانکتور اختصاصی خود در ایالات متحده استفاده می‌کنند. در اروپا، از کانکتور Mennekes نوع ۲ استفاده می‌کند، اما می‌تواند با استفاده از دو پین برای جریان DC، توان بسیار بیشتری را ارائه دهد.
